腐蚀无损检测和监测. Sonocon B / BL和 ExScan1000 仪器的应用.
通过本文，您将学到：
适用于腐蚀和侵蚀监测的工业分支.
腐蚀类型.
腐蚀和侵蚀检测的无损检测手段.
用于腐蚀和腐蚀监测的超声波设备类型.
OKOndt集团公司的产品具有腐蚀测试优势.
介绍
控制腐蚀和侵蚀损害是解决重要工程任务之一，可以确保对象和结构的长期性能. 此外，尽管已采取了所有措施来提高材料的耐腐蚀性，但是控制和监视外观以及腐蚀和侵蚀破坏的发展仍是基于风险的工程中最重要的要素之一. 这些任务几乎与所有主要行业有关：核能，火力和水力发电，化学和石化工业，石油和天然气，管道，海上船，铁路和汽车运输等.

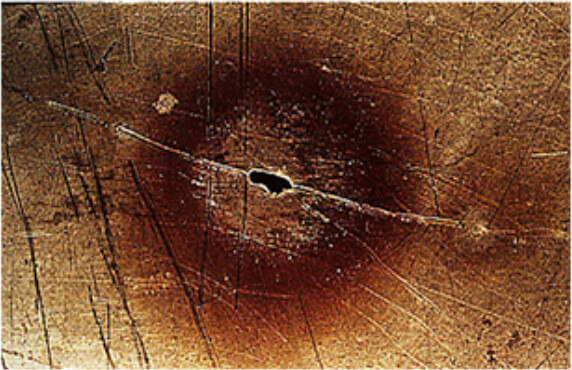

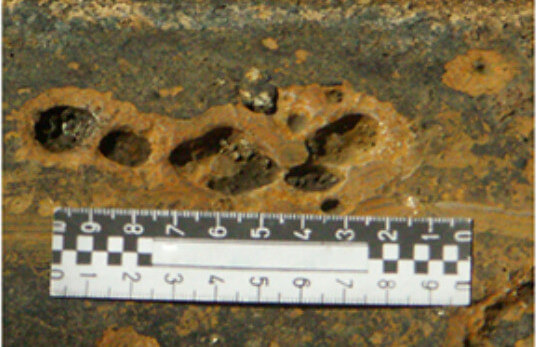

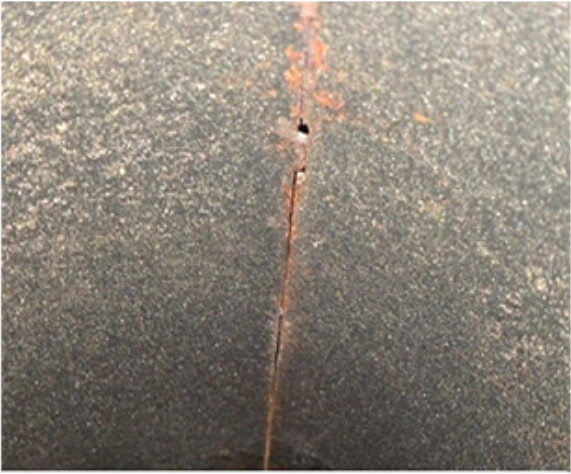

值得注意的是，除了对象和企业种类繁多以外，还有很多腐蚀和侵蚀类型，这些类型需要检测：点蚀和起球腐蚀，普遍变薄，腐蚀，焊接接头和热影响区腐蚀， 和别的。
为了解决上述每一项任务，我们公司提供了一系列相关的腐蚀测量无损检测设备。
ExScan1000
对于不需要结构数据存储或腐蚀图的简单任务，可使用简单，可靠且易于使用的超声波腐蚀仪 ExScan1000

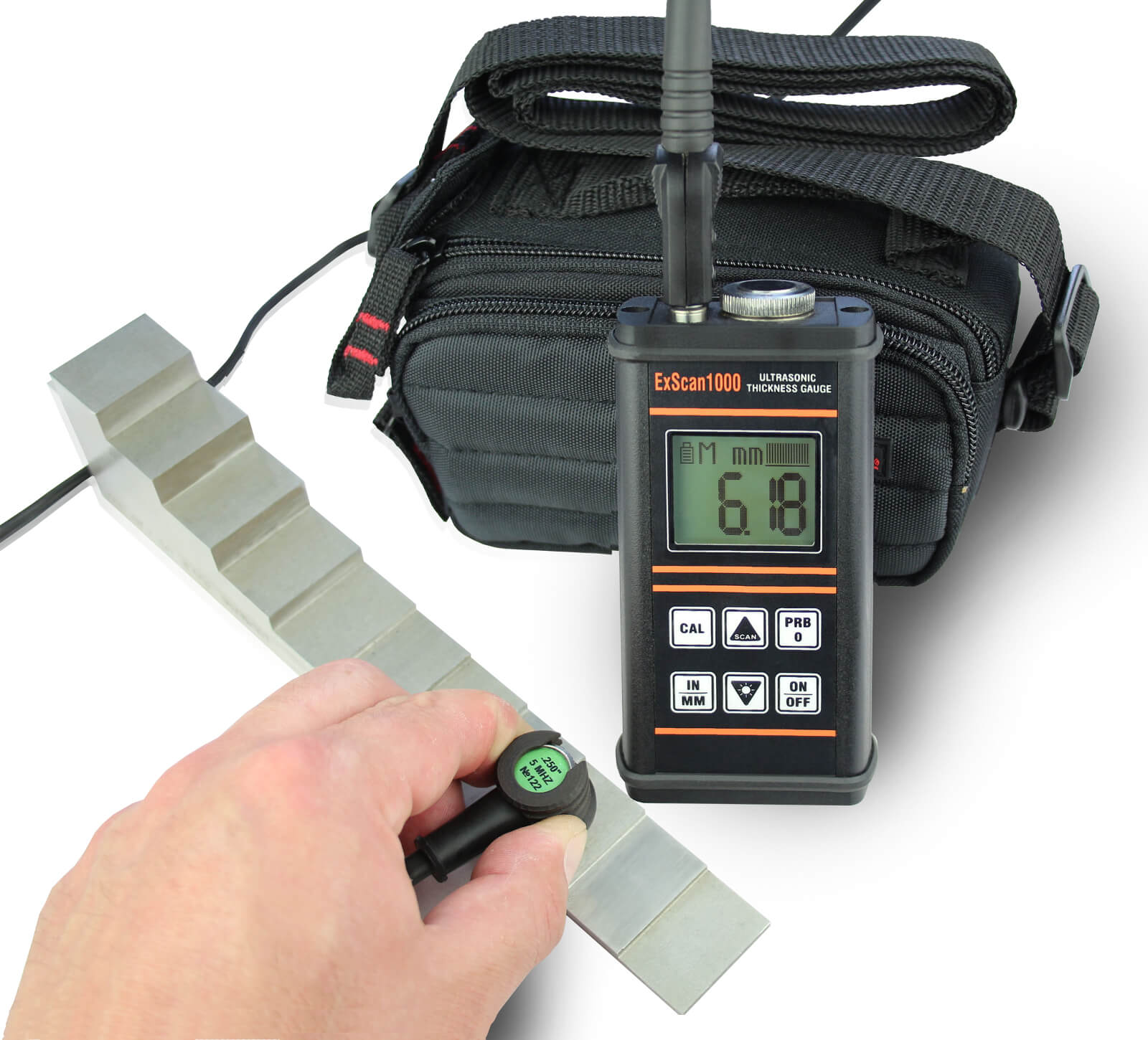

最大程度简化了设备操作. 必须连接传感器，以在内置校准块上校准设备–您可以开始测量.
该设备还支持一点和两点校准.
进行测量时，屏幕上还会显示一个所谓的“测量精度”指示器-填充得越多，测量就越精确。
标准量规模式用于识别由腐蚀或腐蚀损坏引起的一般变薄。 尽管如此，要找到点蚀和起球腐蚀的麻烦点，测厚仪中有扫描模式。 在这种模式下，增加了测量频率，并记录了当前扫描会话的最小厚度读数。
Sonocon B/BL

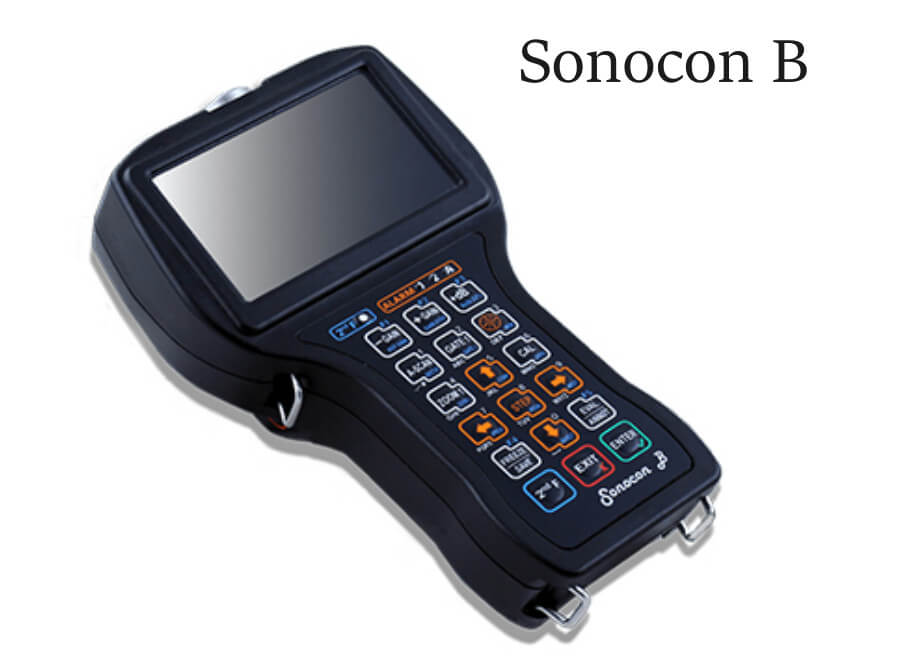

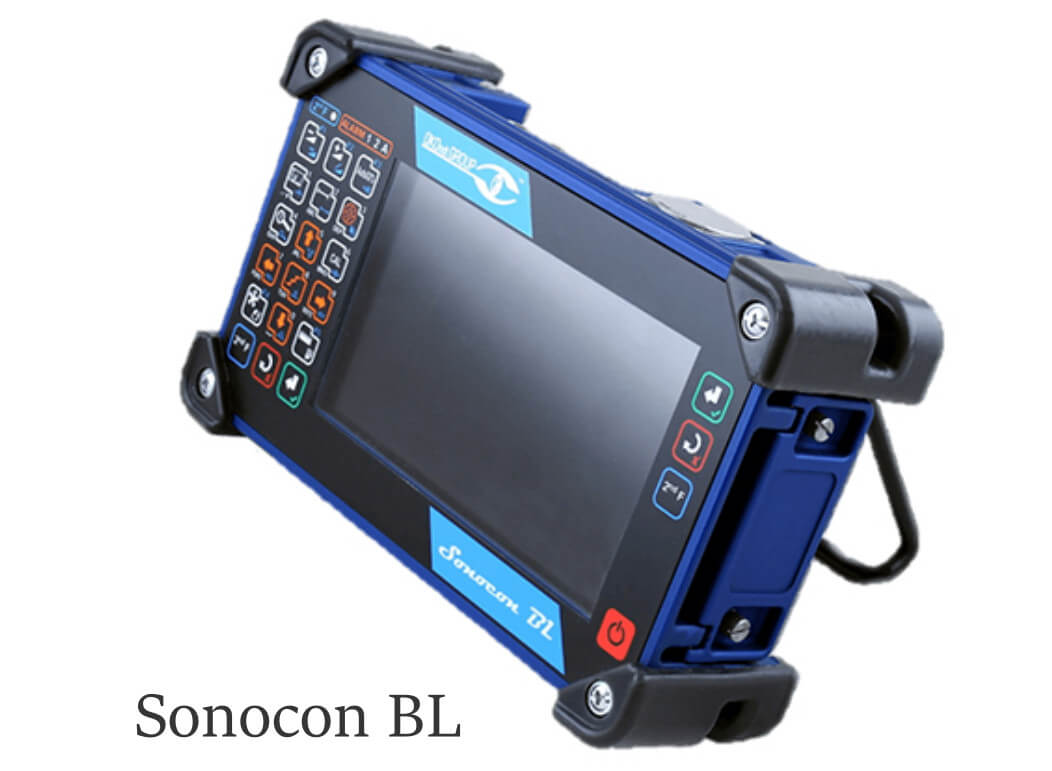

还有很多任务，不仅需要测量剩余的厚度和寻找腐蚀损伤，而且还需要分析整个测量图，其统计分析，测量数据库和测试报告的形成. 为了解决这些任务，OKOndt集团生产了Sonocon设备系列： Sonocon B 和 Sonocon BL. 这些设备具有相同的功能集，只是其外形不同。 尽管Sonocon B配备了800×480像素和4.5的显示屏，但重量很轻，重量仅为2磅. Sonocon BL具有相同分辨率的7.5英寸对角线屏幕，聚氨酯增强的保险杠盒和扩展的键盘。 同时，其重量仅为3.5磅。
两种设备均具有可切换的软件，可将其用作通用探伤仪（“ UT”版本），A-Scan超声波腐蚀仪和腐蚀绘图仪（“厚度仪+»版本”）。 关于本文的主题，我们将进一步讨论“厚度规+”版本功能。
使用方便

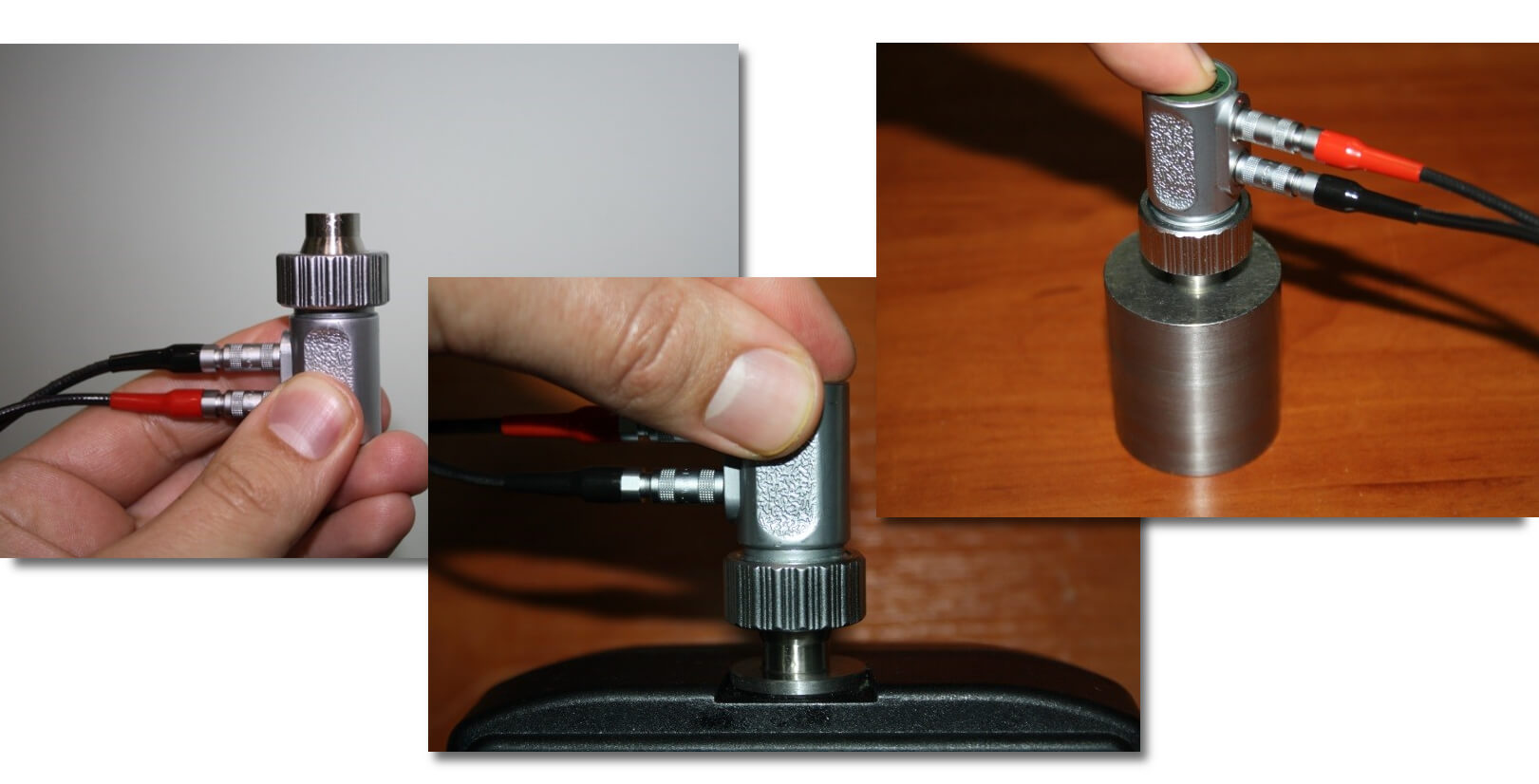

考虑到大多数测厚专家习惯于操作不需要任何复杂设置的简单设备，因此我们的开发人员竭尽所能使所有必要的过程自动化，以尽可能多地准备设备进行操作. 例如，无需配置适用探针的参数，只需从列表中选择它即可，所有设置将自动上载. 此外，该设备还支持一系列自动校准程序：在内置厚度校准块上甚至在空中均可进行单点和两点校准，而无需任何校准块！

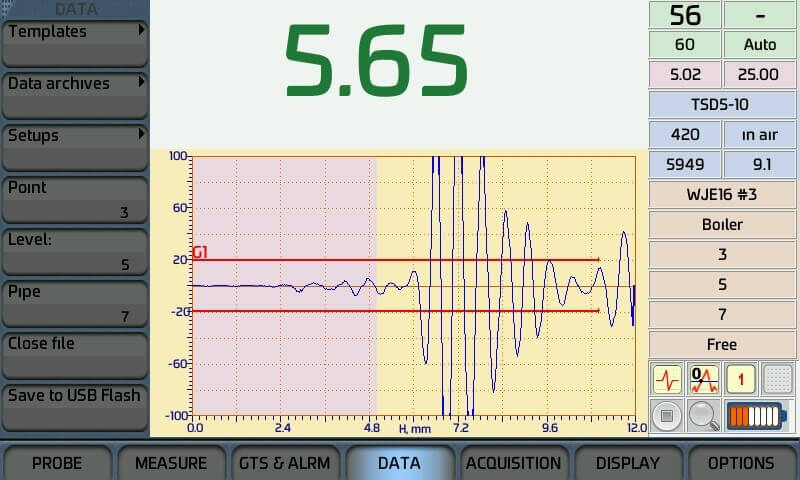

设备的接口最大程度地紧凑和直观：如果测量值在可接受的范围内，则较大的值为绿色；如果超出可接受的范围，则为红色. А-Scan具有视觉厚度公差标记. 显示设备主要设置的菜单和状态栏，以及当前数据文件及其中的位置以及选定的工作模式指示器.

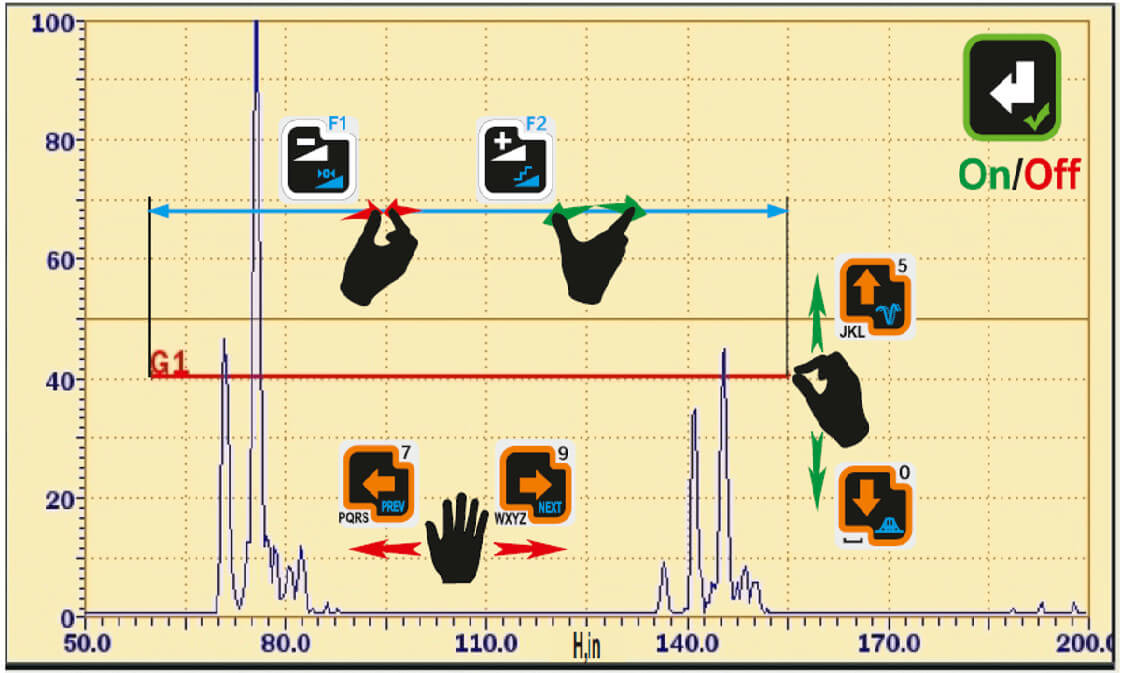

主参数控制-扫描，浇口和量规参数-只需按几个按钮即可从键盘执行。 例如，按下Gate 1按钮（或Gate 2）后，操作员可以使用←/→和↑/↓按钮移动Gate，并使用-/ +按钮将其最大化和最小化。 它与其余主要设备参数相似.
提高测量精度
由于使用了智能AGC，测量过程也实现了自动化，该过程会自动选择这样的增益（AGC –自动增益控制），以便根据后壁回波信号的第一个负半波执行测量。
此外，为了提高测量精度，不使用某个阈值水平的交叉点（例如Gate），而是使用0交叉-其位置不取决于信号幅度。
如果需要对高温物体或相反的低温物体进行测试，则设备中可提供声速可变性的温度补偿系统，以提高测量精度。
为了测量较小的厚度，通常使用双元件换能器。 它们甚至可以检测中等深度的微小腐蚀破坏。 但是，它们有很大的不便-从发射器到反射点再到接收器的光束路径不是直线，而是字母“ V”，因此后壁回波传播的时间，特别是在很小的情况下。 厚度，远远超过遍历对象的厚度并返回所需的厚度。 这可能会导致很大的测量误差。 为了避免这种情况，在我们所有的设备中，都提供了一个用于补偿该误差的系统-所谓的V路径校正，针对所使用的每种双元素传感器类型进行了优化。
测量结果的结构化
检验公司在大型或多个地点进行腐蚀监测时面临的主要问题之一是测厚仪的布置和结果分析。

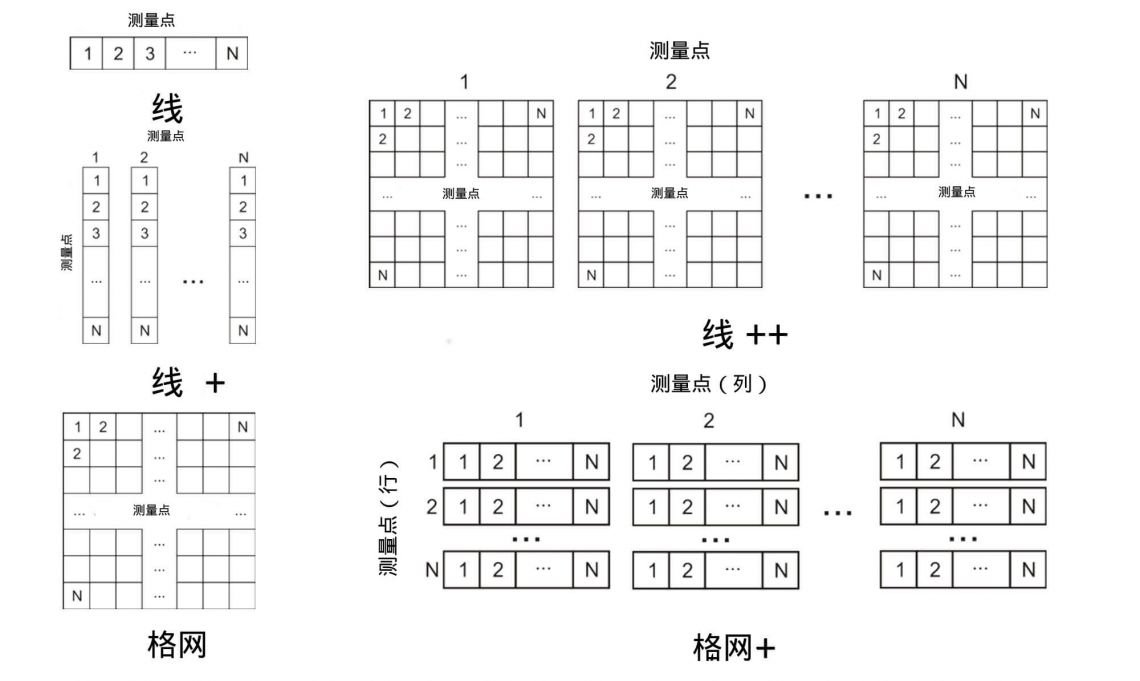

为了从根本上解决此问题，OKOndt集团在Sonocon设备系列中加入了用于不同类型对象的模板集合：
线性–例如小直径管道
平面–船上，桥梁零件，大直径管道，船只和油箱
线性对象的线性集合–小直径管道范围
平面一组线性对象-例如，管板
平面对象的线性集合–例如，一系列小型容器
锅炉。
根据相关模板创建数据文件后，读数将在测试期间自动存储到数据文件的适当单元中。 可以将注释，A扫描，B扫描，C扫描以及微网格附加到测量位置和点。 将站点和点标记为不可用。

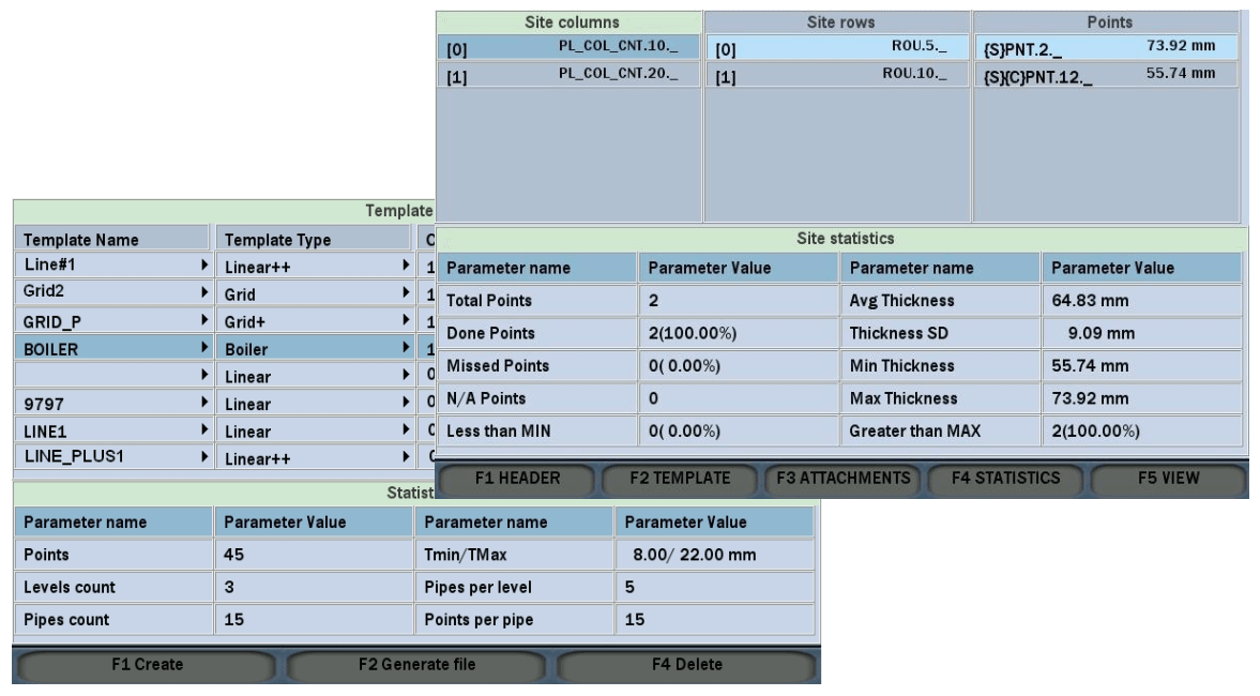

完成后，甚至在测试过程中，都可以查看每个测试对象的主要统计数据。

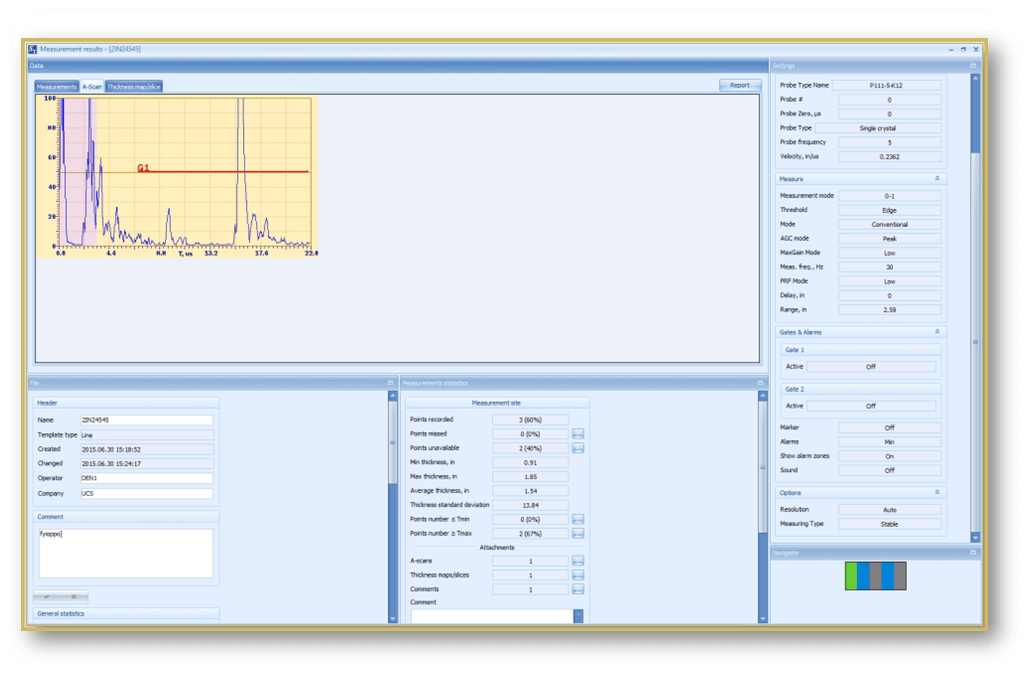

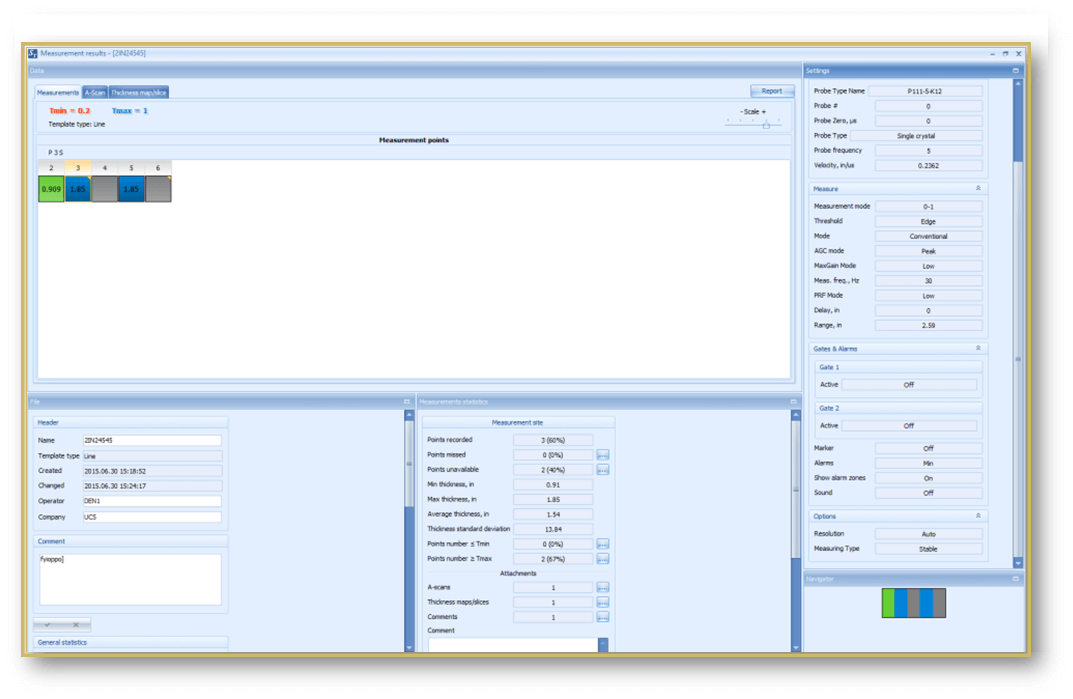

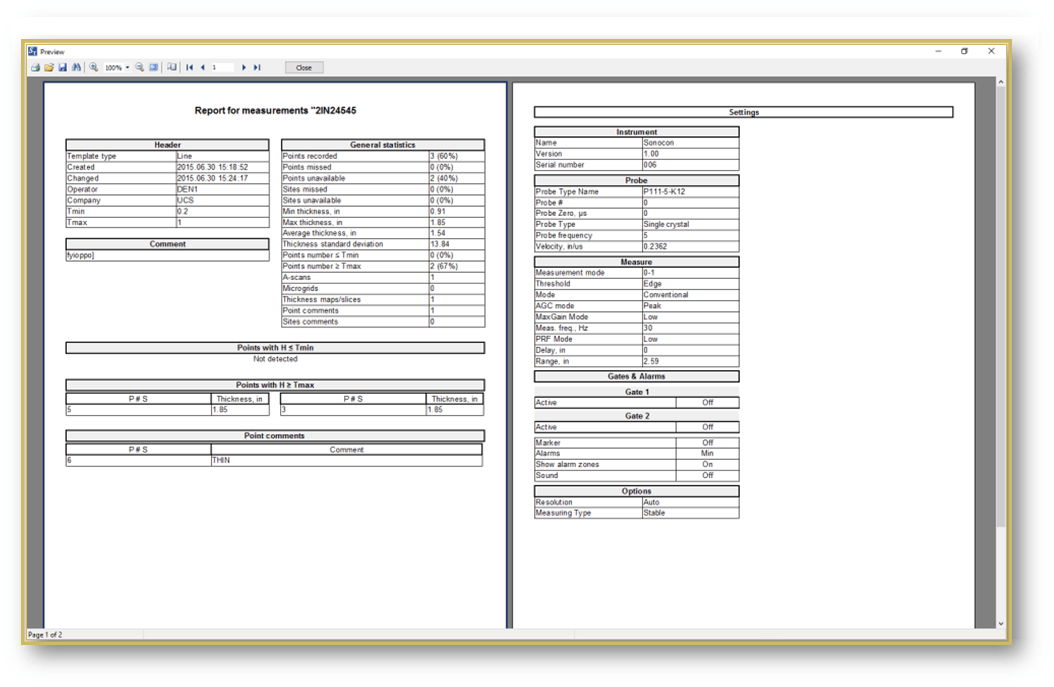

可以在与设备一起提供的PC软件中完成更详细的统计分析以及测试报告的创建。
腐蚀图

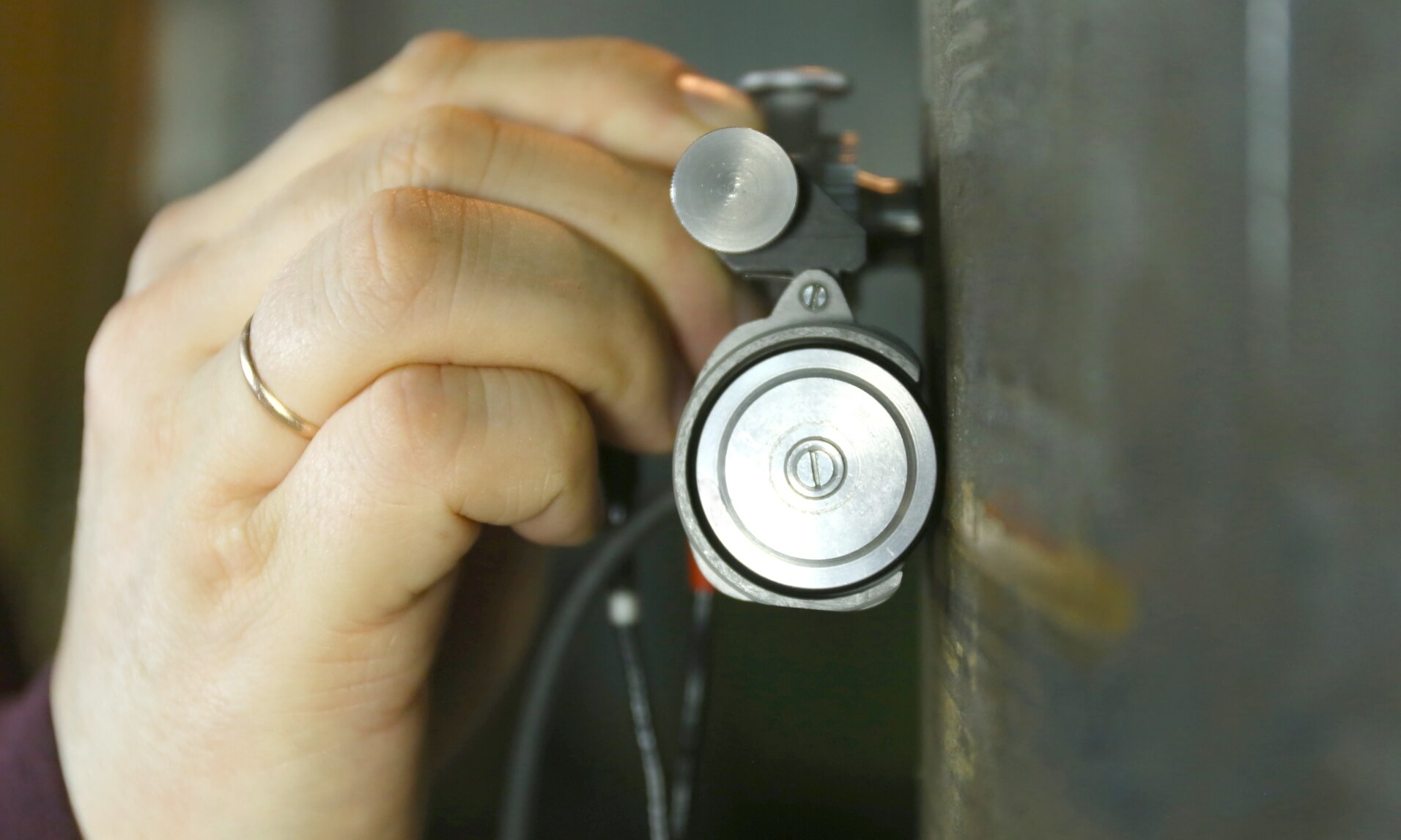

UT腐蚀测绘是最先进，最说明性的，但同时最昂贵，最耗时的腐蚀破坏监测方法。 他们区分厚度B扫描建筑物-厚度横截面和厚度C-扫描建筑物-厚度图。 对于B扫描，他们使用单坐标扫描仪，而对于C扫描，则使用两个坐标扫描仪.

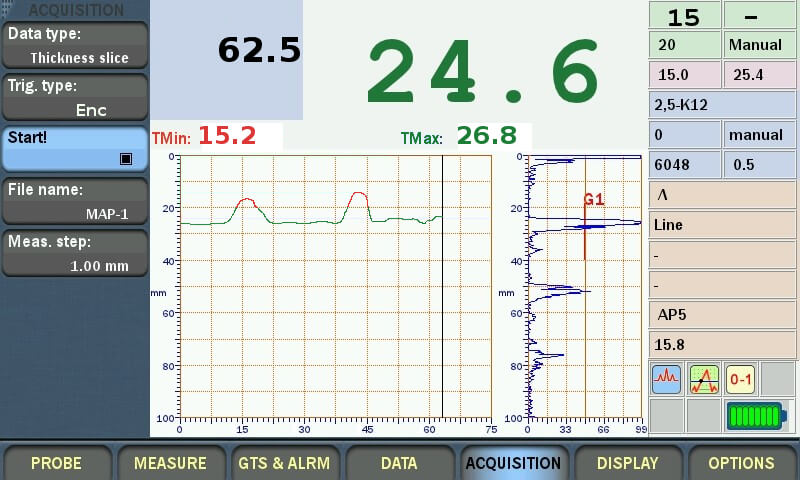

厚度B扫描表示厚度对扫描路径坐标的依赖性的图，并且在视觉上类似于换能器束对测试对象的平面横截面。 在Sonocon系列设备中，该图根据预设的厚度阈值和选定的配色方案进行着色。 因此，可以立即清楚地知道截面的哪些部分属于缺陷区域。 可以根据保存的厚度横截面进行测量并生成报告。

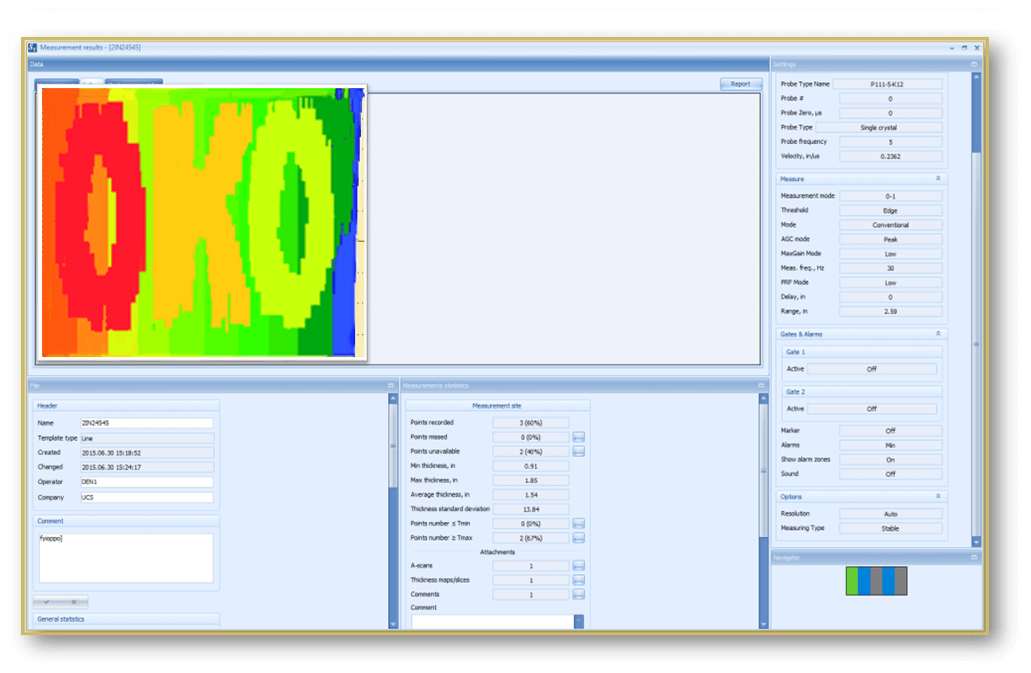

腐蚀图（厚度 C-扫描）代表二维图片-扫描区域的水平投影，其中对象的厚度在每个点上都以特定颜色显示。 此外，以使可视化的厚度偏离标准的方式选择颜色方案。 C-扫描中的腐蚀故障点看起来像是热色点。 还可以根据保存的 C-扫描功能进行测量并生成报告。
总体而言，OKOndt集团公司的研发成果和产品旨在使金属腐蚀和侵蚀的监测和测量过程更加轻松，用户更加舒适并从技术角度出发。 此外，我们公司的定价政策将给您带来惊喜。
